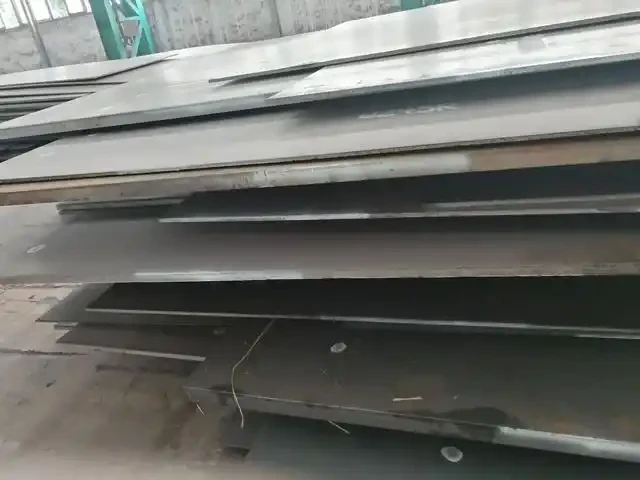

Πλάκα χάλυβα A516 Gr.70είναι μια πλάκα από ανθρακούχο χάλυβα που χρησιμοποιείται ευρέως στον τομέα των δοχείων μέσης- και χαμηλής- θερμοκρασίας. Κατέχει μια πολύ σημαντική θέση σε βιομηχανίες όπως τα πετροχημικά, η ηλεκτροπαραγωγή, οι λέβητες και οι δεξαμενές αποθήκευσης. Με τη διεθνοποίηση των έργων μηχανικής, ζητήματα που σχετίζονται με διαφορετικά πρότυπα συστήματα προκύπτουν συχνά κατά τη διάρκεια των διαδικασιών σχεδιασμού, προμήθειας και κατασκευής. Επομένως, το ερώτημα ποιο είναι το αντίστοιχο υλικό για το A516 Gr.70 έχει γίνει τόσο πρακτικό όσο και εξειδικευμένο.
Τοποθέτηση υλικού ASTM A516 Gr.70
Το πρότυπο ASTM A516 απευθύνεται κυρίως σε πλάκες από ανθρακούχο χάλυβα για συντήρηση υπό πίεση, δίνοντας έμφαση στην απόδοση σκληρότητας σε συνθήκες μεσαίας-έως-χαμηλής θερμοκρασίας. Το Grade 70 είναι η πιο ευρέως εφαρμοσμένη παραλλαγή, που χαρακτηρίζεται από:
Μέτρια περιεκτικότητα σε άνθρακα και καλή συγκολλησιμότητα
Υψηλή αντοχή σε εφελκυσμό (περίπου 485–620 MPa)
Υποχρεωτική δοκιμή πρόσκρουσης (συνήθως Charpy V-notch)
Χρησιμοποιείται συνήθως στον κώδικα λέβητα ASME και δοχείων πίεσης
Επομένως, ο προσδιορισμός ισοδύναμων υλικών απαιτεί περισσότερα από την απλή εξέταση της αντοχής. Απαιτεί μια ολοκληρωμένη αξιολόγηση της χημικής σύνθεσης, των μηχανικών ιδιοτήτων, της αντοχής σε κρούση, της κατάστασης παροχής και των ισχυουσών προδιαγραφών.
Κοινά Διεθνή Ισοδύναμα ή Παρόμοια Υλικά
Κινεζικό πρότυπο (GB)
Q345R
Αυτό είναι επί του παρόντος το πιο συχνά θεωρούμενο οικιακό υλικό ισοδύναμο με το A516 Gr.70 σε εφαρμογές μηχανικής.
- Εφαρμογή σχεδιασμού: Ειδικός χάλυβας για δοχεία πίεσης
- Παρόμοιος βαθμός αντοχής
- Υπογραμμίζει εξίσου την αντοχή στην κρούση
Σε πρακτικά έργα, το Q345R χρησιμοποιείται συχνά ως υποκατάστατο του A516 Gr.70. Ωστόσο, σημειώστε ότι υπάρχουν διαφορές στον έλεγχο της χημικής σύνθεσης και στις τεχνικές συνθήκες παράδοσης μεταξύ των δύο. Η αυστηρή υποκατάσταση απαιτεί έγκριση από σχεδιαστές ή ειδικούς.
Ευρωπαϊκά πρότυπα (EN)
P355GH (EN 10028-2)
Αυτός είναι ο πλησιέστερος ευρωπαϊκός μη-κράματος χάλυβας που ισοδυναμεί με A516 Gr.70 για δοχεία πίεσης.
- Ελαφρώς υψηλότερο επίπεδο αντοχής
- Ανώτερη απόδοση υψηλής- και μεσαίας- θερμοκρασίας
- Χρησιμοποιείται ευρέως σε λέβητες ευρωπαϊκών προδιαγραφών και εξοπλισμό υπό πίεση
Στο ευρωπαϊκό πρότυπο σύστημα, το P355GH ορίζεται συνήθως ως ισοδύναμο υλικό για το A516 Gr.70.
Ιαπωνικό πρότυπο (JIS)
SPV490 (JIS G3116)
Ιαπωνική ατσάλινη πλάκα δοχείου πίεσης με βαθμούς αντοχής συγκρίσιμες με Gr.70.
- Καλή συγκολλησιμότητα.
- Αυστηρές απαιτήσεις σκληρότητας.
Σε έργα που-χρηματοδοτούνται ή συμμορφώνονται με το JIS{1}}γιαπωνέζικα, το SPV490 θεωρείται συχνά συγκρίσιμο υλικό με το A516 Gr.70.
Η "ισοδυναμία" δεν ισοδυναμεί με "άμεση αντικατάσταση"
Στην πρακτική της μηχανικής, πολλές διαφωνίες προέρχονται από παρεξηγήσεις του όρου «ισοδυναμία». Είναι σημαντικό να τονίσουμε:
Διαφορετικά πρότυπα τονίζουν διαφορετικές πτυχές
Ορισμένα πρότυπα δίνουν προτεραιότητα στην απόδοση σε υψηλές-θερμοκρασίες, ενώ άλλα εστιάζουν περισσότερο στην αντοχή σε κρούση σε χαμηλή-θερμοκρασία.
Η ισοδύναμη δύναμη δεν ισοδυναμεί με πλήρη ισοδυναμία
Το εύρος της χημικής σύνθεσης, οι θερμοκρασίες δοκιμής κρούσης και οι συνθήκες θερμικής επεξεργασίας επηρεάζουν την ασφάλεια της τελικής χρήσης.
Οι κανονιστικές απαιτήσεις και οι απαιτήσεις αναθεώρησης διαφέρουν
Σε εφαρμογές ειδικού εξοπλισμού και δοχείων πίεσης, η αντικατάσταση υλικού απαιτεί συχνά γραπτή έγκριση από μονάδες σχεδιασμού, αρχές επιθεώρησης ή πελάτες.
Η αντικατάσταση υλικών με ισοδύναμα δεν είναι μια απλή αντιστοίχιση βαθμών-με-βαθμών. πρέπει να ακολουθεί τρεις βασικές αρχές:
- Πρώτον, η πλήρης κάλυψη των βασικών ιδιοτήτων-διασφαλίζοντας ότι η αντοχή διαρροής, η αντοχή σε εφελκυσμό, η αντοχή σε κρούση και άλλες μετρήσεις πληρούν τις απαιτήσεις σχεδιασμού.
- Δεύτερον, συμβατότητα διεργασιών: η συγκολλησιμότητα και η μορφοποίηση πρέπει να ταιριάζουν με τις αρχικές διεργασίες. Για παράδειγμα, το ASTM A516 Grade 70 απαιτεί θερμοκρασίες προθέρμανσης συγκόλλησης 75-125 μοιρών. ισοδύναμα υλικά πρέπει να διατηρούν συγκρίσιμα παράθυρα διεργασίας.
- Τρίτον,-συγκεκριμένη καταλληλότητα εφαρμογής: δώστε προτεραιότητα σε βαθμούς ανθεκτικότητας σε HIC-για όξινα περιβάλλοντα και ενισχύστε την επικύρωση δοκιμών κρούσης για κρυογονικά σενάρια.
Συστάσεις για Επιλογή Υλικού σε Μηχανικά Έργα
Όταν αντιμετωπίζετε την ανάγκη για ισοδύναμα υποκατάστατα για το A516 Gr.70 σε έργα, ακολουθήστε αυτές τις οδηγίες:
Προσδιορίστε τον ισχύοντα κωδικό σχεδίασης (ASME, GB, EN ή JIS)
Συγκρίνετε βασικές μετρήσεις απόδοσης: αντοχή διαρροής, αντοχή εφελκυσμού και σκληρότητα κρούσης
Λάβετε υπόψη τις προϋποθέσεις παράδοσης και τις απαιτήσεις επιθεώρησης
Διεξάγετε τεκμηρίωση σύγκρισης υλικών ή επαλήθευση υπολογισμών όταν είναι απαραίτητο
Επικοινωνήστε και επιβεβαιώστε με σχεδιαστές, πελάτες ή ρυθμιστικούς φορείς εκ των προτέρων
Σύναψη
Η χαλύβδινη πλάκα A516 Gr.70 υιοθετείται ευρέως ακριβώς επειδή επιτυγχάνει τη βέλτιστη ισορροπία μεταξύ της αντοχής, της ανθεκτικότητας και της κατασκευαστικότητας. Ενώ υπάρχουν διάφορα "ισοδύναμα ή παρόμοια" υλικά στα εθνικά πρότυπα-όπως τα Q345R, P355GH και SPV490, η πραγματική ισοδυναμία πρέπει πάντα να βασίζεται στις προδιαγραφές, τις συνθήκες λειτουργίας και τη λογοδοσία ασφαλείας. Σε πρακτικές εφαρμογές, η ολοκληρωμένη αξιολόγηση πρέπει να ενσωματώνει περιφερειακά πρότυπα, συνθήκες λειτουργίας και απαιτήσεις διαδικασίας. Αποφύγετε τις τυφλές αντικαταστάσεις που θα μπορούσαν να δημιουργήσουν κινδύνους για την ασφάλεια του εξοπλισμού, διασφαλίζοντας ότι τα ισοδύναμα υλικά ταιριάζουν ακριβώς με τις προδιαγραφές απόδοσης και τα σενάρια εφαρμογής.
